FAST LCDC仕様 : KS-LTWV-SD/SDI
該LCD控制器適合長期生產、批量較小的客戶。其中可分為能輕松實現液晶顯示的指令驅動型LCD控制器以及內置LVDS的高性能LCD控制器等。
搭載有小型加速器，可進行超高速描畫的LCD控制器。Standard的優秀設計得以繼承輕松實現高速描畫。
像素結構 : 800 x 480 dots
色數/畫面數：65,000色 1page×4area?。?4色 2 page×4 area
對象LCD 1 : DENSITRON / LMTM070WVGNLH 等
對象LCD 2 : SGD / GVTW70SPAH2R0 等

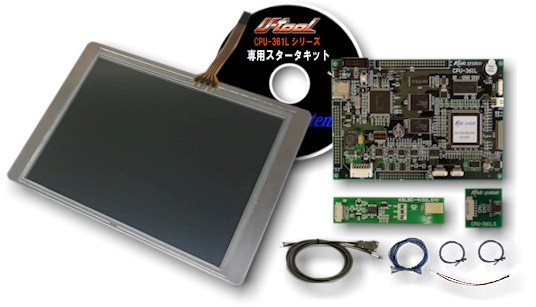

開發用入門套件 : STK361L-W
- 為實現快速控制液晶顯示而準備的開發套件。
- 通過開發適用于C語言CPU（SH-7085）的軟件，可對液晶畫面的像素色實現一一控制。
- CPU上的地址與液晶各像素是一對一的形式存在，因此只需在該地址上編寫顏色數據即可點亮液晶屏。
（客戶僅通過單純的編寫實現想要的畫面） - 搭載有小型加速器，可實現超高速繪畫功能。
- 搭載有大容量flash ROM，可展示短時間的視頻。
- 液晶接口為LVDS，因此距離延長數米也沒關系。
- 可讀寫Micro SD卡。
- LCD控制器，CPU板都符合RoHS標準。
- 可實現2畫面重合功能、透視顯示、65000色顯示等。
- 客戶可使用CPU-361L的空閑端口，通過外置LED、開關、繼電器等來實現對機器的控制。
| 開發套件名稱 | 編碼器 | 未稅價 | 配置液晶 | 配置CPU板 |
|---|---|---|---|---|
| STK361L-W-YCSH | 有 | - | TFT WVGA用 LMTM070WVGNLH-4R DENSITRON製 |
CPU-361L-W(D3) |
| STK361L-W | 無 | - |
套件的其他附屬品
- LED背光源電源
- 觸摸屏連接板
- CD-ROM （電路圖、參考軟件、使用手冊等）
- 16dot漢字字體、文字顯示函數群等
- 電源組件、各種線纜
- Yellowsoft C編碼器（僅附C編碼器）
使用手冊
附屬品?完成品組件
KENIC SYSTEM可提供CPU板，線纜等產品。液晶和觸摸屏也歡迎隨時詢價。批量需求20臺以上的客戶請另行咨詢。
| 各種配件 | 照片/說明 | 型號 | 含稅價 |
|---|---|---|---|
| WVGA液晶 |  |
LMTM070WVGNLH-4R (DENSITRON社產) 顯示屏尺寸圖PDF |
- |
| CPU板 |  |
CPU-361L-W(D3) |
- |
| LED背光源基板 |  |
KSLBC-4(D3) | - |
| 觸摸屏連接板 |  |
CPU361L-TBW | - |
| LVDS線纜 |  |
CPU361L-LVDS20CB | - |
| 附RS232C電源線纜 |  |
CPU361L-232CB | - |
| 觸摸屏連接板的連接線纜 |  |
CPU361L-TP5CBL（225） | - |
| 電源用2pin線纜 |  |
CPU361L-EL2CB |
- |
